Máy hàn tấm ốp 20mm ngang

Horizontal 20mm Wear Plate Cladding Welding Machine
Horizontal 20mm Wear Plate Cladding Welding Machine

Hình ảnh lớn :  Máy hàn tấm ốp 20mm ngang

Thông tin chi tiết sản phẩm:
Nguồn gốc: WUXI, TRUNG QUỐC
Hàng hiệu: JINHUA
Số mô hình: JH-800
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 đơn vị
Giá bán: USD+2000-50000+Unit
chi tiết đóng gói: Gói hộp gỗ
Thời gian giao hàng: 15-60 ngày
Điều khoản thanh toán: L / C
Khả năng cung cấp: 50 + đơn vị + mỗi tháng
Chi tiết sản phẩm
Loại máy: Máy hàn tấm chống mài mòn, Máy hàn tấm chống mài mòn, Máy hàn mặt cứng Điều kiện: Mới
Tự động hóa: Tự động Công nghệ: Hàn, ốp
Công nghiệp: xây dựng Lợi thế: Hao mòn điện trở
Vật chất: Thép hợp kim phương pháp: Hàn lớp phủ
Chức năng: Đối mặt khó khăn Dịch vụ hậu mãi được cung cấp: Kỹ sư có sẵn để phục vụ máy móc ở nước ngoài, Lắp đặt hiện trường, vận hành và đào tạo, Hỗ trợ kỹ th
Sự bảo đảm: 1 năm Vôn: 220V / 380V / 400V, 220V / 380V / 415V / 440V / tùy chỉnh, 220V50HZ1P, Tùy chọn, 380V hoặc 220V / 60
Màu sắc: Vàng, Xanh lam, Tùy chỉnh Cân nặng: 2000kg
Điểm nổi bật:

Hệ thống hàn ốp 20mm

,

máy hàn bề mặt cứng

,

Máy hàn ốp ngang

Hệ thống ốp tự động, Máy hàn tự động tấm mòn, Máy ốp tự động





1. Giới thiệu máy

Máy hàn lớp phủ kiểu bàn JH-800 là thế hệ mới của máy hàn lớp phủ kiểu bàn do công ty chúng tôi phát triển, được hoạt động bởi hệ thống kỹ thuật số PLC + hiệu suất cao cho hệ thống điều khiển của nó, hệ thống điều khiển chính xác servo TECO cho máy dịch chuyển pallet, công nghệ điều khiển hệ thống servo TECO JSPD mới nhất cho điều khiển dây của nó, các thanh dẫn dẫn động kép ngang + chế độ mã điều khiển nguồn cấp dữ liệu cho việc dịch chuyển tấm nạp liệu của kim loại mẹ và trình điều khiển SAMSR + điều khiển động cơ OPG cho bột rơi vào mà độ chính xác của việc cấp dây và thả bột được kích hoạt trong khoảng ± 1.0g.Áp suất thủy lực của hệ thống sử dụng đại lượng tương tự để điều khiển tuần hoàn áp suất tự động của các giá trị cài đặt để cải thiện độ chính xác của việc kiểm soát áp suất lên đến khoảng 0,15%, điều khiển mỏ hàn trong vòng xoay hợp chất 10-48mm để hàn và làm nguội đầu mỏ hàn bằng cách làm mát tuần hoàn áp suất nước làm mát không đổi trong khi làm mát kim loại mẹ bằng áp suất nước tần số thay đổi tuần hoàn, tránh sự biến dạng của kim loại cơ bản do quá nhiệt trong quá trình hàn.Sự khác biệt giữa JH – 800 và các máy truyền thống được chỉ ra bởi sự tối ưu hóa của chúng tôi đối với chuyển động của phôi kim loại mẹ của máy trong quá trình hàn để giảm thiểu mài mòn cơ học trong quá trình hoạt động lâu dài và giảm hệ số suy giảm độ chính xác.Độ chính xác định vị của pallet theo hướng trục X và trục Y đến vật liệu chính được kiểm soát trong phạm vi milimet và máy luôn được kiểm soát chính xác đến từng chuyển động ở cả chế độ hàn tự động và thủ công.JH-800 được thiết kế với chế độ hàn dây đôi và chế độ rơi bột dây cho phép hoạt động độc lập và hai chiều cho từng cơ cấu ở chế độ thủ công.Hệ thống điều khiển máy hàn có thể đặt chính xác tốc độ, cấp dây, thả bột và hiển thị tọa độ chạy trục X, đồng thời áp dụng thiết kế kỹ thuật số để cải thiện hiệu suất hàn phủ của máy và cải thiện quy trình, bao gồm cả vòng lặp kín điều khiển, chuyển đổi số lượng tương tự, cung cấp dữ liệu số lượng kỹ thuật số, phát hiện dây đứt tần số, phát hiện và cảnh báo tự động.Hoạt động được thực hiện bởi màn hình cảm ứng TECO 10,2 inch màu thực để theo dõi và hiển thị trạng thái chạy bằng các trang vận hành tiếng Trung và tiếng Anh với chế độ hướng dẫn trợ giúp, phản hồi thông tin, cảnh báo bất thường cho thao tác tự động phím thực tế, do đó giảm đầu vào lao động và cải thiện hiệu quả sản xuất đáng kể.



2. Cấu hình cơ bản

Loại khung Ngang
Hướng dẫn không gian 591mm
Chiều dài hướng dẫn 3150mm
Hướng dẫn Mô hình Chiếc LDG122
Chế độ ổ đĩa Ổ đĩa Servo
Hệ thống máy móc Taian Đài Loan 1 bộ
Bộ điều khiển điện 1 bộ
Nền tảng máy đẩy Pallet đôi ổ đĩa 1 đơn vị
Máy đẩy pallet 0,75KW
Thiết bị giảm đẩy Pallet Bánh răng giảm ngang
Bộ nguồn thủy lực 1 đơn vị
Xi lanh thủy lực 12 đơn vị
Đường ống thủy lực 12 bộ
Bộ cấp dây 2 bộ
Đầu đuốc dây đôi (Hàn dây đôi cho độ dày hàn đơn lớn hơn 6mm) 1 bộ
Hệ thống truyền động bên TECO 1 Bộ
Hệ thống giảm tốc theo chiều dọc TECO 1 Bộ
Truyền động cơ học ngang 1 Bộ Hướng dẫn Chính xác & Hướng dẫn Thanh răng và Tuyến tính
Truyền động cơ dọc Bộ truyền động đôi nằm ngang (Thanh dẫn & thanh răng + Mã) 1 bộ
Ổ cáp ngang Dây chuyền kéo kỹ thuật 1 bộ (Kim loại)
Ổ cáp dọc Chuỗi kéo 1 bộ
Màu khung chính Màu xanh biển
Màu máy đẩy pallet Màu xanh biển
Thiết bị xuống cấp tự động (Pallet cấp liệu kép) 1 bộ
Hệ thống căn chỉnh dây 2 bộ
Bộ phận Kiểm soát Bụi Máy (Kết nối với Cổng và Ống Dự trữ của Đường ống Loại bỏ Bụi Tập trung của Máy khách) 1 bộ



3. Hiệu suất kỹ thuật

Chiều rộng hàn ≤1550mm
Chiều dài hàn ≤3200mm
Tốc độ di chuyển không hoạt động 0-9800mm / phút
Vật liệu được phép để hàn lớp phủ Q235 Q345 Thép nhẹ
Mang lớp phủ Độ dày hàn 2-20mm
Mang lớp phủ tốc độ hàn 100-300 mm / phút
Độ cao của ngọn đuốc hàn lớp phủ 0-100mm
Chế độ nâng của ngọn đuốc hàn phủ Điều chỉnh cơ bằng tay
Tiêu chuẩn chính xác của toàn bộ máy / Phù hợp với JB / T5102-1999
Định vị tuyến tính chính xác ± 1mm ​​/ 5m
Lỗi vận tốc ± 2%



4. Hình ảnh

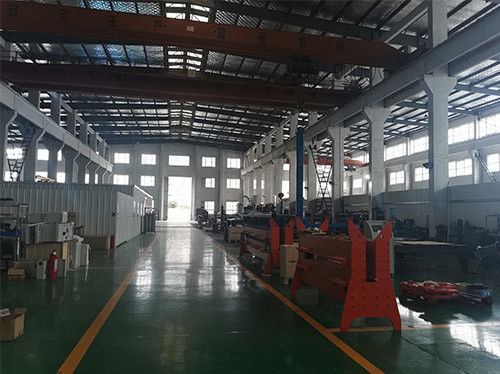

Máy hàn tấm ốp 20mm ngang 0

Máy hàn tấm ốp 20mm ngang 1
